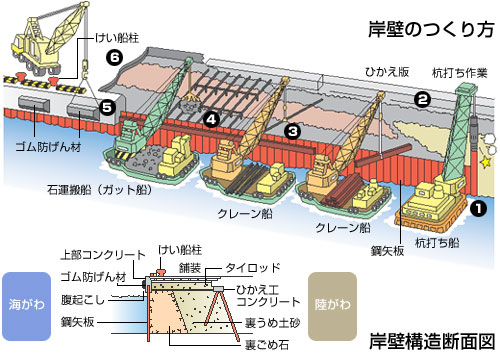

岸壁のつくり方

岸壁をつくるには、本体工・ひかえ工・裏ごめ工・上部工・裏うめ工・舗装工・付属工などの作業をしなければなりません。

岸壁ができるまでの順番を紹介しましょう。

1. 海がわに鋼矢板（鉄製の板）を杭打ち機で横方向に連続して打ちこみます。
2. 陸がわの鋼管矢板（鉄製の管）を杭打ち機で横方向に打ち、その上にコンクリートでひかえ版をつくります。（ひかえ工）
3. 海がわの鋼矢板がたおれないように、陸がわのひかえ版とタイロッド（鋼製の棒）でつなぎます。
4. 鋼矢板の背後に石を入れます。（裏ごめ工）
5. 鋼矢板の頭部にコンクリートを打ち、船をつなぐけい船柱や、船を傷つけないためのゴム製の防げん材を取りつけます。
6. 背後を土砂でうめたて、コンクリートやアスファルトで舗装して完成です。


石運搬船（ガット船）
